適用范圍：
HSP系列高速精密壓力機一一適合量大、精密的電子零組件沖制生產。
主要特點：
1、 采用高強度鑄鐵床身經消除內應力處理，剛性好，可保持良好的精度，使沖壓制品精度大幅提升，模具壽命得以有效延長;
2、 精密設計的傳動機構及對主要零件進行高精度加工，確保沖床精度的長期穩定;
3、 高效率、低噪音的氣動摩擦離合-制動器，反應靈敏、安全可靠;
4、 設置滑塊動平衡裝置，提高沖床及模具壽命;
5、 油壓式滑塊固鎖及卡模解脫裝置，增加可靠性;
6、 三元導柱式連桿驅動裝置，提升沖床運轉及精度的穩定性;
名稱 | 單位 | HSP-25 | HSP-45 | HSP-65 | |||||||
| 公稱力 | kN | 250 | 450 | 650 | |||||||
公稱力行程 | mm | 1.2 | 1.2 | 1.6 | |||||||
| 滑塊行程 | mm | 20 | 30 | 40 | 20 | 30 | 40 | 20 | 30 | 40 | |
滑塊行程次數 | 可調 | Time/Min | 100-600 | 100-500 | 100-400 | 100-500 | 100-400 | 100-300 | 100-400 | 100-350 | 100-300 |
| 最大裝模高度 | mm | 225 | 220 | 215 | 265 | 260 | 255 | 305 | 300 | 295 | |
| 裝模高度調節量 | mm | 30 | 30 | 50 | |||||||
| 機器喉深 | mm | 165 | 230 | 265 | |||||||
滑塊底面尺寸 | 左右 | mm | 280 | 380 | 460 | ||||||
| 前后 | 250 | 320 | 370 | ||||||||
模柄孔尺寸 | 直徑 | mm | Φ38.1 | Φ50 | Φ50 | ||||||
工作臺板尺寸 | 左右 | mm | 650 | 760 | 860 | ||||||
| 前后 | 390 | 450 | 520 | ||||||||
| 工作臺板厚度 | mm | 75 | 90 | 100 | |||||||
工作臺孔尺寸 | 左右 | mm | 270 | 400 | 480 | ||||||
| 前后 | 150 | 200 | 260 | ||||||||
| 工作臺離地面高度 | mm | 830 | 850 | 900 | |||||||
| 主電機功率 | kW | V.S 5HP x 4P | V.S 7.5HP x 4P | V.S 10HP x 4P | |||||||
| 機器外形尺寸 | 前后 | mm | 1354 | 1741 | 1850 | ||||||
| 左右 | 1067 | 1350 | 1495 | ||||||||
| 總高 | 2040 | 2300 | 2528 | ||||||||
| 潤滑裝置 | 強制循環自動潤滑給油 | ||||||||||
| 機器重量 | kg | 2300 | 5100 | 6300 | |||||||
備注：個別參數更改，恕不另行通知。

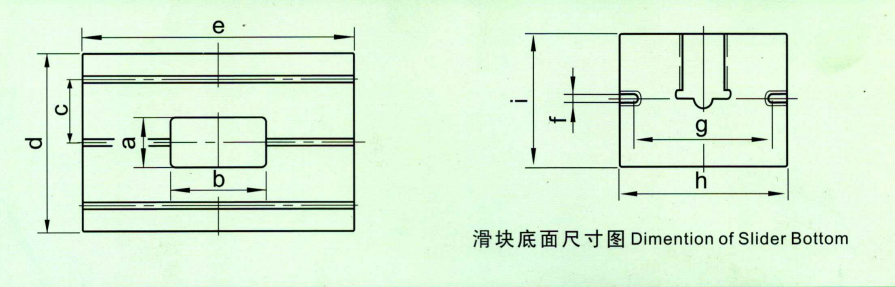

HSP系列工作臺板、滑塊底面有關尺寸圖表：

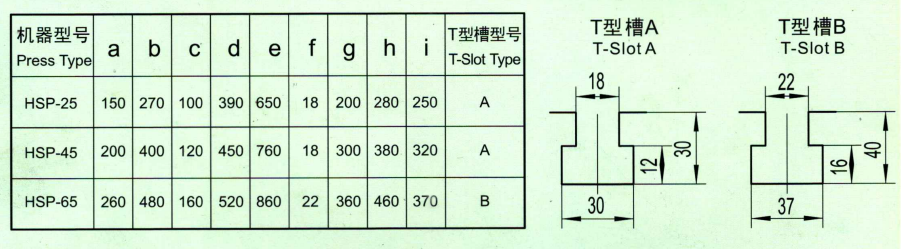

HSP系列工作臺板、滑塊底面T型槽尺寸及位置圖：
